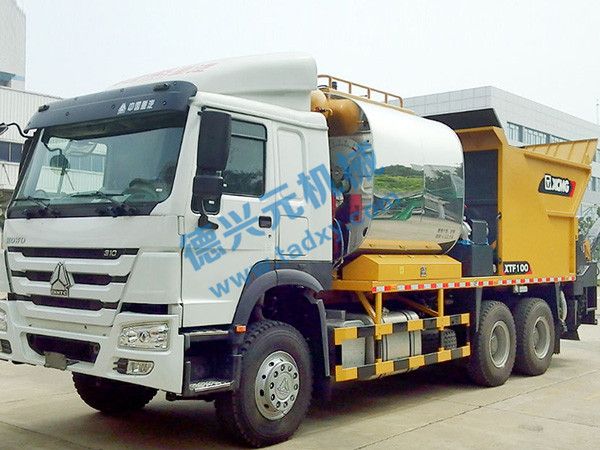

XZJ5251TFCTB（XTF1003）瀝青碎石同步封層車
1.概述
XZJ5251TFCTB（XTF1003）瀝青碎石同步封層車可實現瀝青和碎石的同步灑布，改善和提高路面封層質量；可噴灑橡膠瀝青、基質瀝青、改性瀝青、乳化瀝青等多種瀝青；適用于公路表面、橋面的下封層、上封層施工，新舊路面加鋪磨耗層施工，瀝青路面的層鋪法施工，瀝青碎石特殊情況下的分別灑布等；不僅可用于對高等級公路的層間處理和中期養護施工，還可直接用于交通量較小的鄉村道路施工。
2主要性能與特點
*內舉升式碎石料倉，上料高度低，橋涵、隧道施工適應性好
*分料板式碎石撒布器，適應不同類型石料，撒布均勻
*液壓折疊式瀝青噴灑梁，操作安全方便
*雙柴油燃燒器瀝青罐體，加熱速度快，保溫性能好；槳葉式攪拌裝置，攪拌均勻
*底盤發動機全功率直角傳動取力器，維護保養方便，有效保證動力系統安全
*進口比利時JOHNSON瀝青泵，進口液壓系統，可靠性高
*智能控制系統，只需設定每平方米瀝青灑布量，即可實現自動噴灑
*駕駛室內觸屏顯示器，實時顯示施工參數及監視畫面
*起步強噴控制技術，實現瀝青的零起步噴灑
*控制系統有料倉缺料報警功能，料倉缺料前及時提醒用戶舉升料倉
*瀝青管道全程氣控閥門控制，自動清洗功能，操作方便快捷
*中國重汽HOWO 6×4重載底盤，動力強勁，駕駛舒適
項 目 | 單 位 | 參 數 |
產品型號 | - | XZJ5251TFCTB（XTF1003） |
作業性能參數 | ||
封層寬度 | m | 4 |
瀝青灑布量 | kg/㎡ | 0.2-3.0 |
碎石撒布量 | L/㎡ | 3-22 |
瀝青灑布精度 | % | ±1.5 |
瀝青罐體容積 | m3 | 6 |
碎石料倉容積 | m3 | 10 |
碎石粒徑 | mm | 3-25 |
工作速度 | km/h | 3-10 |
底盤性能參數 | ||
底盤型號 | - | 重汽豪沃ZZ1257N4347E1（國Ⅴ） |
發動機型號 | - | D10.31-50 |
發動機功率 | kW/r/min | 228/1900 |
驅動方式 | - | 6×4 |
行駛速度 | km/h | 80 |
整備質量 | kg | 19500 |
燃油箱容積 | L | 400 |
總質量 | kg | 25000 |
取力器參數 | ||
型號 | - | XTF1003-QLQ1 |
額定扭矩 | N.m | 650 |
整機尺寸參數 | ||
離地間隙 | mm | 280 |
接近角/離去角 | ° | 16/10 |
外形尺寸 | mm | 9920×2500×3790 |
